Конечно, немного странный вопрос для форума любителей е@ли бля@ей... но как показывает практика, у нас и не на такие вопросы ответы находились!

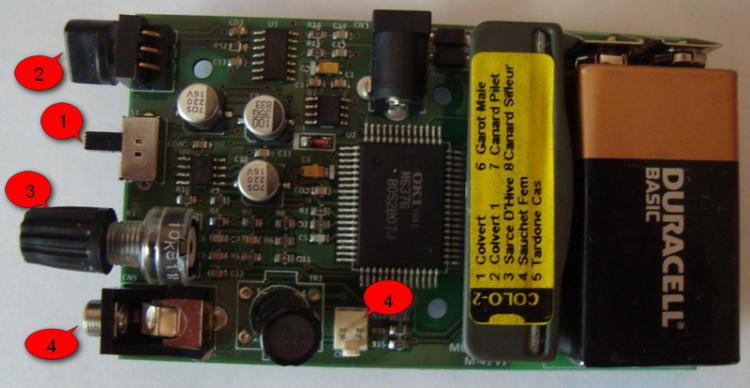

Имеется электронное устройство для воспроизведения заранее записанных на электронный чип звуков. Всего на чипе записано 8 различных звуков.
Органами управления устройства являются:
1 - выключатель (два положения - ВКЛ и ВЫКЛ)
2 - селектрор выбора звуков (10 позиций - от 0 до 9)
3 - регулятор громкости
Имеется также 4 - разъемы для подключения динамиков
Устройство работает от 9-вольтовой батарейки типа "Крона".
Очень хочется заменить ручные органы управления этим устройством на дистанционное. То есть в идеале представляется такая картина:
У меня в руках радиобрелок наподобии пульта управления автомобильной сигнализациой.
Одной кнопкой я могу включать/выключать воспроизведение (т.е. выполнять функции выключателя (1)
Еще 2 кнопками могу переключать звуки, то есть выполнять функции переключателя (2)
Необходимости дистанционно регулировать громкость нет.
При этом габариты девайса вырасти должны незначительно, а сам девайс должен быть помещен в относительно водонепроницаемый корпус
ВОПРОС: Реализуемы ли мои хотелки в домашних условиях за небольшие (2-3 тыс.руб) деньги?
Если релизуемы - то как?
Или не е@ать себе мозги, пойти в ближайщий магазин и за 10 тыс.руб. купить АНАЛ-логичное устройство, уже оснащенное дисташкой фабрично?
--------------------
На позір Перунова Полка піднімаэ меч Ареэва рука.
На могутній дух, на захист нам, на погибель злим підступним ворогам.
Гримить небо і тремтить земля, меч Арея Русь з неволі визволя.
На Вкраiні хай пощезне враг, меч Арея поверне нам рідний стяг! |
|
techboss
Администратор
На форуме: 24 г 187 д(с 25/05/2000)
Тем: 1691
Сообщений: 22665
Флеймы: 4386 (19%) |
|
Гео: internet
|
|
Цитата:
ВОПРОС: Реализуемы ли мои хотелки в домашних условиях за небольшие (2-3 тыс.руб) деньги?
Если релизуемы - то как?
Или не е@ать себе мозги, пойти в ближайщий магазин и за 10 тыс.руб. купить АНАЛ-логичное устройство, уже оснащенное дисташкой фабрично?
Т.е. вместо того, чтобы купить готовое, промышленное, надежное, гарантированно работающее устройство, ты в силу своей хохляццкой жадности хочешь сэкономить 7-8 тыс, и мутить не пойми что?
Ну тогда иди в магазин радиоуправляемых моделей, опиши продавцу, чем ты хочешь управлять (т.е. сколько и каких каналов управления тебе надо), покупай соответствующий комплект, и присобачивай к своей хреновине (если хочешь еще сильнее сэкономить - пошарься на форумах радиоуправляемых моделей, может у кого купишь такой бушный комплект вообще за копейки).
Еще возможно в Чип и Дипе есть какие-нибудь киты для дистанционного управления - например для управления светом. В принципе тоже по идее подойдет (только смотри, чтобы он был с управлением по радиоканалу, а не ИК).
Так что дерзай, потом расскажешь, что получилось
|
Вых
Модератор
На форуме: 24 г 293 д(с 09/02/2000)
Тем: 1227
Сообщений: 26372
Флеймы: 1757 (6,7%)
Всего отчетов: 43
Москва и область: 38
Регионы: 5 |
|
|
|
Цитата:
Т.е. вместо того, чтобы купить готовое, промышленное, надежное, гарантированно работающее устройство, ты в силу своей хохляццкой жадности хочешь сэкономить 7-8 тыс, и мутить не пойми что?
Упомянутое "электронное устройство для воспроизведения звуков" - это электронный манок. А качество электронного манка определяется не столько мощностью и чистотой звука, и уж точно не качеством сборки, а в первую очередь звуками, которые на нем записаны.
Если на манке записаны вопли похотливой блядовитой утки - то манок добычливый. А если у утки в момент записи "голова болела", то на ее вялые крики ни один селезень не прилетит.
Моему манку уже 8 лет, и он весьма добычливый А какого качества окажется утка, записанная на новом манке - мне неведомо
Цитата:
Ну тогда иди в магазин радиоуправляемых моделей, опиши продавцу, чем ты хочешь управлять (т.е. сколько и каких каналов управления тебе надо), покупай соответствующий комплект, и присобачивай к своей хреновине (если хочешь еще сильнее сэкономить - пошарься на форумах радиоуправляемых моделей, может у кого купишь такой бушный комплект вообще за копейки).
Еще возможно в Чип и Дипе есть какие-нибудь киты для дистанционного управления - например для управления светом. В принципе тоже по идее подойдет (только смотри, чтобы он был с управлением по радиоканалу, а не ИК).
Судя по всему, ты в теме Вот и написал бы поподробнее - что еще нужно помимо брелка и приемника радиосигналов? Как полученные радиосигналы преобразовывать в замыкание/размыкание контактов? А как быть с селектором выбра записи??? В нем 10 позиций, а передается на плату эта информация 3 ножками  Как через 3 ножки передать 10 различных сигналов? ведь этот селектор явно не цифровой? И как это реализовать дистанционно?????
Так что в данном случае не я, та именно ТЫ жадная хохляцкая сволочь!  Потому что что-то знаешь, но не хочешь рассказать!
--------------------
На позір Перунова Полка піднімаэ меч Ареэва рука.
На могутній дух, на захист нам, на погибель злим підступним ворогам.
Гримить небо і тремтить земля, меч Арея Русь з неволі визволя.
На Вкраiні хай пощезне враг, меч Арея поверне нам рідний стяг! |
|
techboss
Администратор
На форуме: 24 г 187 д(с 25/05/2000)
Тем: 1691
Сообщений: 22665
Флеймы: 4386 (19%) |
|
Гео: internet
|
|
Цитата:
Упомянутое "электронное устройство для воспроизведения звуков" - это электронный манок.
Да я кагбе сразу догадался
Цитата:
Судя по всему, ты в теме
Я не столько в теме, сколько обладаю инженерным мышлением, и общим представлением о некоторых технологиях
Цитата:
что еще нужно помимо брелка и приемника радиосигналов?
Паяльник, руки.
Цитата:
Как полученные радиосигналы преобразовывать в замыкание/размыкание контактов?
Дык просто один из управляющих выходов приемного блока подключить вместо кнопки.
Цитата:
А как быть с селектором выбра записи??? В нем 10 позиций, а передается на плату эта информация 3 ножками Как через 3 ножки передать 10 различных сигналов? ведь этот селектор явно не цифровой?
Этот селектор как раз цифровой - он подключен к микросхеме, которая определяет (скорее всего по скважности импульсов замыкания/размыкания), в какую сторону крутится ручка.
Я это знаю, потому что сам недавно столкнулся с аналогичной проблемой - мне в одном устройстве надо сделать, чтобы при повороте похожей ручки замыкались 2 разные кнопки, в зависимости от того, в какую сторону крутится ручка.
Первоначально я наивно думал, что в зависимости от того, в какую сторону крутишь, замыкаются те или иные контакты. Оказалось - фигвам. Без специальной микросхемы направление вращения не определишь.
Я боюсь, что правильное замыкание контактов этой ручки вряд ли удасться реализовать с помощью аппаратуры дистанционного управления радиомоделей.
Но можно сделать решение, которое будет физически крутить эту ручку в нужную сторону. Т.е. просто шаговый двигатель, который по нажатию на кнопку крутится в нужную сторону. Для авиамоделей есть такие штуки.
А, вот еще мысль! Возможно если тупо замкнуть все три контакта (или пару из них), устройство воспримет это как вращение ручки в какую-то сторону. Проверить это легко - просто позамыкай пинцетом, и посмотри, будет ли переключаться.
Если будет - тогда подключишь туда другой управляющий выход приемника, и у тебя по нажатию кнопки будут последовательно перебираться каналы. Правда, только в одну сторону, но я не думаю, что это большая проблема.
|
TU-95 BEAR
На форуме: 20 л 33 д(с 26/10/2004)
Тем: 371
Сообщений: 5317
Флеймы: 1407 (26%)
Всего отчетов: 12
Москва и область: 11
Обломинго: 1 |
|
|
|
Есть паяльник с тонким жалом, канифоль и олово. Не юзался. Отдам в добрые руки или за пиво.
Сам когда то заморочился, хотел климат контроль перепаять, точнее его экранчик. руки так и недошли.
P.S. не нашел. уже кому то отдал. наверное за пиво, раз непомню кому.
Сообщение изменил TU-95 BEAR (11/11/2012 14:13:38)
|
gorge
Модератор
На форуме: 22 г 115 д(с 06/08/2002)
Тем: 430
Сообщений: 8779
Флеймы: 1570 (18%)
Всего отчетов: 4
Москва и область: 4 |
|
Гео: москва
|
|
все 10 вариантов на цифру разве это сложно? и потом воспроизвести через что угодно хоть через мобильник в водонепроницаемом исполнении.
|
Вых
Модератор
На форуме: 24 г 293 д(с 09/02/2000)
Тем: 1227
Сообщений: 26372
Флеймы: 1757 (6,7%)
Всего отчетов: 43
Москва и область: 38
Регионы: 5 |
|
|
|
Цитата:
потом воспроизвести через что угодно хоть через мобильник в водонепроницаемом исполнении.
"Что угодно" выдает слишком тихий звук
Ты когда-нибудь слышал, как орет весной на реке нее@аная утка? Полагаю, если Гарик с разгону и без смазки засадит Фионе в ШГ все 99 см. своего достоинства - она и то будет орать тише, чем весенняя утка
На манки обычно ставятся минимум 20-ватные внешние динамики... используемые в бюджетных вариантах 5-ватные сирены от автомобильных сигнализаций часто "горят" на максимальной громкости
А собирать комбайн из портативного MP-3 плеера, внешнего усилителя, динамика и мотоциклетного аккумулятора для питания всего этого не хочу, так как конечная цель всего колхоза - запихнуть манок внутрь резиновой бабы утки, дабы для подлетающих селезней аудиоряд совпадал с визуальным рядом
--------------------
На позір Перунова Полка піднімаэ меч Ареэва рука.
На могутній дух, на захист нам, на погибель злим підступним ворогам.
Гримить небо і тремтить земля, меч Арея Русь з неволі визволя.
На Вкраiні хай пощезне враг, меч Арея поверне нам рідний стяг! |
|
Вых
Модератор
На форуме: 24 г 293 д(с 09/02/2000)
Тем: 1227
Сообщений: 26372
Флеймы: 1757 (6,7%)
Всего отчетов: 43
Москва и область: 38
Регионы: 5 |
|
|
|
Цитата:
Этот селектор как раз цифровой - он подключен к микросхеме, которая определяет (скорее всего по скважности импульсов замыкания/размыкания), в какую сторону крутится ручка.
Я это знаю, потому что сам недавно столкнулся с аналогичной проблемой - мне в одном устройстве надо сделать, чтобы при повороте похожей ручки замыкались 2 разные кнопки, в зависимости от того, в какую сторону крутится ручка.
Первоначально я наивно думал, что в зависимости от того, в какую сторону крутишь, замыкаются те или иные контакты. Оказалось - фигвам. Без специальной микросхемы направление вращения не определишь.
Селектор переключает треки и при включенном питании, и при выключенном, и даже со снятой батарейкой.
То есть если проигрывать композицию номер 2, затем выключить манок, вынуть батарейку, переключить селектор на 5 позицию, затем вставить батарейку и включить манок - то сразу будет проигрываться 5 композиция
То есть получается, что механический селектор о 3 ножках каким-то образом генерирует 10 различных сигналов
Цитата:
Но можно сделать решение, которое будет физически крутить эту ручку в нужную сторону. Т.е. просто шаговый двигатель, который по нажатию на кнопку крутится в нужную сторону. Для авиамоделей есть такие штуки.
Абзац! Наверное, и впрямь проще купить новый манок с изначально предусмотренной дисташкой
--------------------
На позір Перунова Полка піднімаэ меч Ареэва рука.
На могутній дух, на захист нам, на погибель злим підступним ворогам.
Гримить небо і тремтить земля, меч Арея Русь з неволі визволя.
На Вкраiні хай пощезне враг, меч Арея поверне нам рідний стяг! |
|
techboss
Администратор
На форуме: 24 г 187 д(с 25/05/2000)
Тем: 1691
Сообщений: 22665
Флеймы: 4386 (19%) |
|
Гео: internet
|
|
Цитата:
То есть получается, что механический селектор о 3 ножках каким-то образом генерирует 10 различных сигналов
Тогда не знаю, может там сопротивление меняется. Он, кстати, с ограничителями? Или его можно крутить в одну сторону сколько угодно?
Цитата:
Абзац! Наверное, и впрямь проще купить новый манок с изначально предусмотренной дисташкой
Разумеется!
Потому что даже если ты сделаешь, что все будет работать, ты потратишь на это кучу сил, плюс наверняка в самый ответственный момент оно откажет.
Цена в 10 тыс. конечно очень удивляет, себестоимость такой хреновины копеечная.
|
Вых
Модератор
На форуме: 24 г 293 д(с 09/02/2000)
Тем: 1227
Сообщений: 26372
Флеймы: 1757 (6,7%)
Всего отчетов: 43
Москва и область: 38
Регионы: 5 |
|
|
|
Цитата:
Тогда не знаю, может там сопротивление меняется.
КСтати, скорее всего так и есть
Цитата:
Он, кстати, с ограничителями? Или его можно крутить в одну сторону сколько угодно?
Нет, ограничителя нет. С позиции 9 перескакивает на позицию 0 и далее по кругу... или назад.
Цитата:
Цена в 10 тыс. конечно очень удивляет, себестоимость такой хреновины копеечная.
Как раз цена вполне объяснимая:
1. Специфические требования к аппаратуре (высокая мощность при ограниченных размерах, работа в экстремальных условиях - влага, холод и т.д.)
2. Специфическое содержимое записей. Записать орущую утку или токующего тетерева ощутимо сложнее, чем Киркорова или Баскова
3. Узкий спрос, диктующий небольшие объемы производства
4. Потребители - люди увлеченные хобби, во всем мире считающимся "дорогим развлечением"
Манки законодателя мод в данной области - итальянской компании Plurifon (по легенде, держащей собственную племенную линию уток, чьи голоса и записаны на их манках ) стоят до 20 до 60 тыс.руб. за манок собственно + 3-10 тыс.руб. за динамик + усилитель + специальные провода для беспрепятственного протекания "теплого лампового звука" + специальный кожаный чехольчик с эмблемой компании... в общем, работающий манок от Plurifon вполне может стоить 100 тыс.руб. и даже более
--------------------
На позір Перунова Полка піднімаэ меч Ареэва рука.
На могутній дух, на захист нам, на погибель злим підступним ворогам.
Гримить небо і тремтить земля, меч Арея Русь з неволі визволя.
На Вкраiні хай пощезне враг, меч Арея поверне нам рідний стяг! |
|
Tsunami
Администратор
На форуме: 22 г 236 д(с 07/04/2002)
Тем: 766
Сообщений: 12471
Флеймы: 3042 (24%)
Всего отчетов: 6
Москва и область: 6 |
|
Гео: Москва
|
|
Цитата:
в общем, работающий манок от Plurifon вполне может стоить 100 тыс.руб. и даже более
вот такую фиговину тебе надо... это радиокАнальный рупор, на него можно записать любые звуки длительностью до 32 сек, эта штука исользуеца в системах оповещения, автономное питание (2 батаейки), влагозащищенная ...хватает на 5 часов непрерывной работы, орет так што писдец..
ЖМЯК
--------------------
|
Радист2
На форуме: 14 л 101 д(с 19/08/2010)
Тем: 7
Сообщений: 161
Флеймы: 1 (0,6%) |
|
|
|
Практическая самостоятельная реализация изложеного Вами алгоритма управления маловероятна. Лучше подобрать уже готовое устройство заводского изготовления.
Можно, конечно, сделать, но это задача для человека обладающего профессиональными знаниями в гораздо большем чем у Вас объеме. Можно сделать на базе мобильника. можно на базе комплекта дистанционного управления, но единичная возня с этим целесообразна только в случае полного отсутствия других возможностей, либо угрозе жизни и здоровью из-за отсутствия работоспособности девайса.
Как профессионал непрофессионалу - не рекомендую. Кроме того самостоятельно переделанные радио устройства, в случае возможного шмона всегда вызывают подозрение - вдруг это дистанционный взрыватель?
С уважением: Радист2
|
Вых
Модератор
На форуме: 24 г 293 д(с 09/02/2000)
Тем: 1227
Сообщений: 26372
Флеймы: 1757 (6,7%)
Всего отчетов: 43
Москва и область: 38
Регионы: 5 |
|
|
|
Цитата:
Практическая самостоятельная реализация изложеного Вами алгоритма управления маловероятна. Лучше подобрать уже готовое устройство заводского изготовления.
Видимо, так и буду делать...
Впрочем, подобные мысли стали появляться уже после того, как ТехБосс предложил установить на манок ШаГовый электродвигатель...
--------------------
На позір Перунова Полка піднімаэ меч Ареэва рука.
На могутній дух, на захист нам, на погибель злим підступним ворогам.
Гримить небо і тремтить земля, меч Арея Русь з неволі визволя.
На Вкраiні хай пощезне враг, меч Арея поверне нам рідний стяг! |
|
Lemmy
На форуме: 23 г 125 д(с 26/07/2001)
Тем: 800
Сообщений: 8971
Флеймы: 1747 (19%) |
|
Гео: Москва
|
|
но, может, попробовать с хорошего манка, но без дистанционки - запись перенести на "неизвестный" манок, но с дистанционкой? Почему-то, мне кажется что это будет проще, чем навешивать шаговые двигатели на регуляторы...
--------------------
Либерал
________________________
но время и случай для всех их
Еккл. 9:11 |
|
gorge
Модератор
На форуме: 22 г 115 д(с 06/08/2002)
Тем: 430
Сообщений: 8779
Флеймы: 1570 (18%)
Всего отчетов: 4
Москва и область: 4 |
|
Гео: москва
|
|
первый же поиск в сети выдает какой-то "Беркут" и к нему еще есть диск с программой для записи своих звуков. Я как понимаю для тебя важно сохранить те звуки что у тебя были записаны на старом манке.
|
Unnamed_клон
На форуме: 15 л 247 д(с 27/03/2009)
Тем: 80
Сообщений: 1388
Флеймы: 124 (8,9%)
Всего отчетов: 39
Москва и область: 22
Обломинго: 17 |
|
|
|
Тему ниасилил. Но вопрос. Может, есть смысл сделать не дистанционно, а на кабель посадить? Взять бухту провода под интернет, там 8 жилочек, всё в водоупорной оболочке, на них перенести всё управление. Т.е. всё сделать чисто пассивно.
Вариант номер два: выпаять динамик, и точно также на кабель его... вынести вовне. Но тогда кабель взять потолще.
|
ЖЫрный Ачкарик
На форуме: 20 л 177 д(с 04/06/2004)
Тем: 325
Сообщений: 32849
Флеймы: 6446 (20%)
Всего отчетов: 25
Москва и область: 13
Обломинго: 1
Массаж: 2
Нетрадиционалы: 9 |
|
Гео: Москва
|
|
по поручению безвременно овдовевших УТок начали работать над летающей моделью БПЛА "Селезень" со встроенным пулемётом
--------------------
Всё ИМХО, ничего личного!!!
- Лучше, конечно, помучиться... (с) тов. Сухов
...а вы тут все д'Артаньяны. |
|
Pizdosos
На форуме: 24 г 25 д(с 03/11/2000)
Тем: 23
Сообщений: 2070
Флеймы: 238 (11%)
Всего отчетов: 7
Москва и область: 6
Обломинго: 1 |
|
|
|
Цитата:
То есть получается, что механический селектор о 3 ножках каким-то образом генерирует 10 различных сигналов
Ваапче говоря, из прикреплённой к стартпосту фотографии не очевидно, что там три ножки .
Посмотреть бы на плату с другой стороны!
Есть у меня стойкое подозрение, что контактов там у этого переключателя не три, а два ряда по три.
КСтати, он вполне может быть и цифровым, будучи в основе своей механическим (и правильно переключаемым даже при вынутой батарейке)... но тогда ему нужно минимум 5 ножек: 4 выхода (потому как для двоичного кодирования 10 позиций нужно 4 канала) и один - питания (питания достаточно один полюс).
--------------------
Мне в желанье мыслить
Ясной головой
Вносит коррективы
Орган половой. |
|
Вых
Модератор
На форуме: 24 г 293 д(с 09/02/2000)
Тем: 1227
Сообщений: 26372
Флеймы: 1757 (6,7%)
Всего отчетов: 43
Москва и область: 38
Регионы: 5 |
|
|
|
-
|
Jenson
На форуме: 22 г 162 д(с 20/06/2002)
Тем: 23
Сообщений: 172
Флеймы: 15 (8,7%) |
|
|
|
Вых, если есть желание самому тюнинговать девайс, то вот ссылка номер раз, а вот ссылка номер два.
|
Назад
Конференция
Вперед
Ветвями
Редактировать
Ответить
Цитата
